上期讲了《变频空调电源电路原理与问题修理》，那样是不是只须电源正常，微处置控制芯片就能正常工作?不可以！任何一款微处置控制电路要想正常工作，都需要满足肯定的工作条件，也就是常说的工作要点微处置器要想正常工作，需要拥有三个条件:一是要有稳定而适合的电源电压输入;二是清零复位电路工作正常;三是晶体振荡器工作正常。
图1是微处置芯片工作三要点的简图，其中电源输入端是为芯片提供稳定适合的工作电源电压，上期已详细解说了电源电路，这里不再重复;RES清零复位电路的主要用途是上电延时输出正常工作时监视电源电压，电源电压异常或有干扰时，给芯片输出一复位信号，消除因为电源的不稳定原因而给芯片带来的不利影响。空调在通电瞬间，微处置控制芯片的+5V工作电源达到稳定电压需要-定的时间上升，假如微处置控制芯片在电源电压还没达到+5V时就开始工作，会出现程序错乱，导致空调的误动作。因此，当+5V电源电压偏低时，就需要使微处置控制芯片停止工作。复位电路有哪些用途就是在开机瞬间使微处置芯片筹备工作，使指令存储器复位、程序计数器复位等。该电路有多种形式，但在近期几年的空调中，用最广泛的当属T600D、MC34064等集成电路为主构成的复位电路;晶体振荡电路OSC是为微处置芯片提供一个基准的时钟序列，以保证系统能有条不紊地正常工作，其核心元件是晶体振荡器。
图2是长虹KFR-28GW/BC3变频空调微处置控制芯片工作三要点电路图。来自电源电路的+5V电源，一路 加在芯片的42脚，为芯片提供工作电源电压，一路通过VD109、R145、D115和C137等元件构成的复位电路，给芯片18脚内部电路提供复位电压。在18脚为低电平常，微处置控制芯片内部电路复位，所有输出端复位，当18脚为高电平常，微处置控制芯片从初始状况开始工作。电容两端的电压不可以突变，有一个充电的过程，电容两端的电压随充电而缓慢升高，电容容量越大，充电时间越长，所以电容C137用来决定复位延迟时间。微处置控制电路的工作电源的打造需要-定的时间，因此复位端的电压一定要比工作电压来得晚，复位电路就起到延时复位有哪些用途。同时，D115用来实时监视+5V工作电压，VD109起钳位用途，工作电压经D115的①脚输入，与内部一电平值作比较，当电源电压低于4.6V时，输出端③脚的电平被强行拉低，使微处置芯片停止工作;当电源电压大于4.6V时，D115输出端③脚为高电平，电源通过R145给C137充电，输出端③脚电位渐渐上升，在微处置芯片18脚上产生一个上升沿触发主芯片复位，工作。当复位电路工作异常时，空调总是表现为死机。本电路的重点元器件为复位芯片，在检修时，用万用表非常难测试复位电路的延迟信号，但可以用万用表的电压挡测试各脚在上电稳定后的电压是不是达到正常值，如测试图2中18脚电压是不是为4.5V以上。
时钟电路由微处置控制芯片的19和20脚内部电路及外接晶体振荡器G101一同组成，当微处置控制芯片得到工作电源后，时钟电路产生8MHz的时钟信号，为微处置器提供稳定的时钟脉冲信号，使其内部电路按这一时钟频率同步工作，保证微处置器的正常工作。当时钟振荡电路出现问题后，整个空调就不可以正常工作或出现紊乱。该电路因为外围元件只是一个晶体振荡器，正常工作时，芯片19、20脚电压大约为2V，怀疑其损毁时，可以代换进行试验。

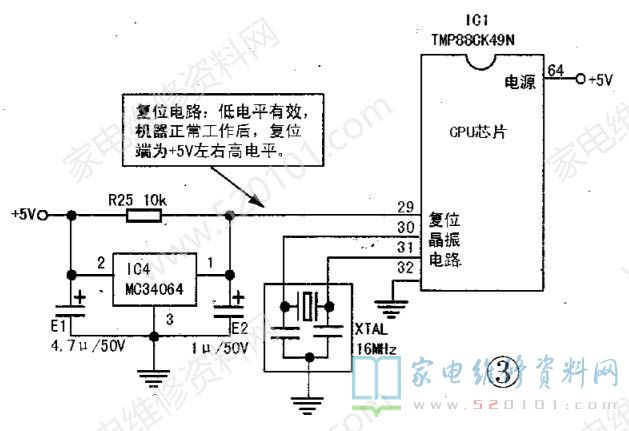

图3是海信KFR-28GW/BP变频空调室内机微处置工作三要点电路图，它使用MC34064作复位芯片，其中复位电路由IC4、R25、E1、E2和IC1 29脚内部电路组成。每次开机时，+5V电源电压由IC4的②脚输入，延时后从①脚输出到IC1的29脚，使其复位，同时监视电源电压是不是正常。机器正常时，复位端为接近+5V的高电平电位。IC1的30、31脚外接XTAL晶体振荡器，和内部电路一同组成时钟振荡电路，产生16MHz的时钟信号，为微处置器提供稳定的时钟脉冲信号，使其内部电路按这-时钟频率同步工作，保证微处置器的正常工作。
在变频空调中，虽然室内机、室外机各有-枚微处置控制芯片，它们的三要点电路结构基本相同，所以不分别进行介绍。在微处置芯片得到正常的工作三要点之后，芯片就会进入工作状况，但具体该如何工作，还需要- 定的程序来支配它，所以就需要引入存储电路。存储电路专门用来保存空调的工作程序和各种参数，供微处置控制芯片随时调取，并当令保存空调的工作状况。

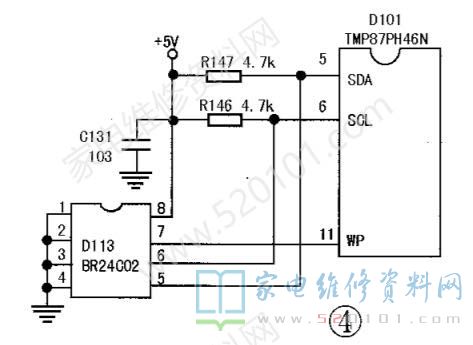

图4是长虹KFR-28GW/BC3变频空调室内机的存储电路，其核心元件为D113，里面记录机组运行时的工作参数、运行模式等数据，在遭遇见某种原因致使忽然断电时，保存目前的运行参数。D113的⑤脚为数据与地址端;⑥脚为同步信号输入端，与D101芯片的⑤脚数据线、⑥脚时钟线进行数据的读写。正常状况下，⑤、⑥脚都应有接近+5V电压。EEPROM电路简单，外围元件极少， 存储器芯片一般困难失效，问题率非常低，但容易受电火花之类的干扰影响，致使数据丟失或被破坏而引起问题。
当存储器中的数据有问题时，可以重新写入数据后第三用。部分机型的ePROM芯片使用插座接插在机板.上，用时间较长后，容易因氧化导致接触不好的，从而出现问题。注意:柜式空调的室内机的控制电路总是分为主控板和显示板，显示板也是挂在时钟/数据线上，它们之间的通信也是靠SDA和SCL来完成。
当微处置控制芯片得到+5V的电源电压，在复位电路完成延迟复位后，时钟电路就会开始工作，得到工作的时钟信号，并在EPROM电路内部参数的控制下，微处置控制电路开始工作。但到底该如何工作，该工作在什么模式，不但要靠用户输入的控制指令，同时还受制于各种测试参数，请关注下期的微处置控制电路输入电路部分讲坛。
